GB/T 29043-2012 建筑幕墻保溫性能分級及檢測方法 檢測標準

內容簡介：本標準規定了建筑幕墻保溫性能術語和定義、分級、檢測方法及檢測報告。

1.范圍

本標準規定了建筑幕墻保溫性能術語和定義、分級、檢測方法及檢測報告。

本標準適用于構件式幕墻和單元式幕墻傳熱系數以及抗結露因子的分級及檢測,其他形式幕墻和有保溫要求的透光圍護結構可參照?qǐng)?zhí)行。

2.規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T 4132 絕熱材料及相關術語

GB/T 8484-2008 建筑外門窗保溫性能分級及檢測方法

GB/T 13475 絕熱 穩態傳熱性質的測定 標定和防護熱箱法

GB/T 21086 建筑幕墻

3.術語和定義

GB/T 4132和GB/T 21086界定的以及下列術語和定義適用于本文件。

3.1 幕墻傳熱系數 thermal transmittance coefficient of curtain wall

表征建筑幕墻保溫性能的參數。在穩定傳熱狀態下,幕墻兩側空氣溫差為1K,單位時間內通過單位面積的傳熱量。

3.2 抗結露因子 condensation resistance factor

表征玻璃幕墻阻抗表面結露能力的參數。在穩定傳熱狀態下,幕墻試件玻璃(或幕墻框架)熱側表面溫度與冷箱空氣平均溫度差和熱箱空氣平均溫度與冷箱空氣平均溫度差的比值。

4.分級

4.1 建筑幕墻傳熱系數

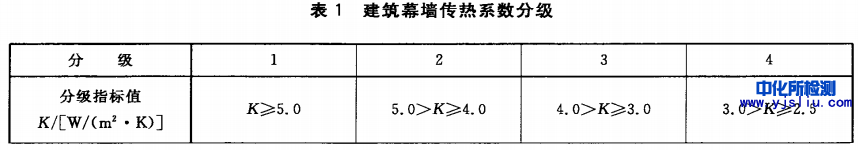

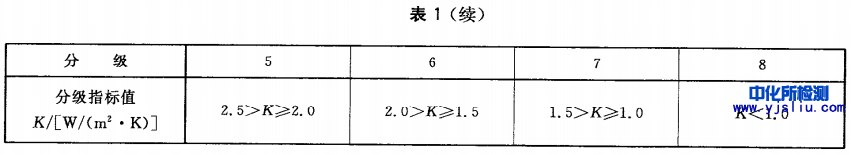

幕墻傳熱系數K值分為8級,見表1。

4.2 玻璃幕墻抗結露因子

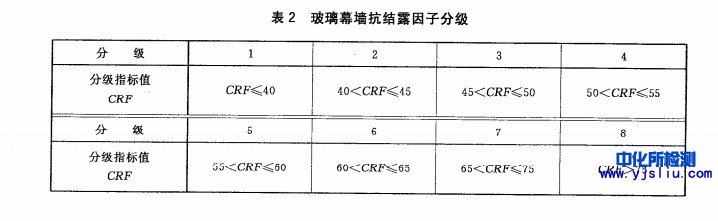

玻璃幕墻抗結露因子CRF值分為8級,見表2。

5.檢測方法

5.1 原理

5.1.1 傳熱系數檢測

根據穩定傳熱原理,釆用標定熱箱法檢測建筑幕墻傳熱系數。

將標定熱箱試驗裝置(以下簡稱“試驗裝置”)放置在可控溫度的環境中。幕墻試件安裝在試驗裝置的熱箱與冷箱之間,其兩側分別模擬建筑物冬季室內空氣溫度和氣流狀況以及室外空氣溫度和氣流速度。利用已知熱阻的標準試件,通過標定試驗(見GB/T 8484-2008附錄A)確定試驗裝置的熱箱外壁傳熱的熱流系數(M1)以及試件框壁傳熱和迂回?zé)釗p失產生的熱流系數(M2)。

根據穩定傳熱狀態下測量的各項參數,與經修正的投入熱量計算得到建筑幕墻傳熱系數。

5.1.2 抗結露因子檢測

根據穩定傳熱原理,釆用標定熱箱法檢測玻璃幕墻抗結露因子。

將玻璃幕墻試件安裝在可控溫度環境的試驗裝置上。試驗裝置除模擬5.1.1規定的室內、外環境條件外,還應能夠控制熱箱內空氣的相對濕度。在試件兩側各自保持穩定的空氣溫度、相對濕度、氣流速度和熱輻射條件下,測量試件玻璃熱側表面溫度、試件框架熱側表面溫度、熱箱空氣溫度和冷箱空氣溫度,通過計算得到玻璃幕墻試件的抗結露因子。

5.2 檢測裝置

5.2.1 檢測裝置組成

檢測裝置主要由熱箱、冷箱、試件框、除濕系統和環境空間五部分組成,見圖1。
